CNC란?
Computer Numerical Control
의 약자이다..
수치로 콘트롤 되는 NC공작기계에 컴퓨터콘트롤이 더해지면서 CNC가 되었다.

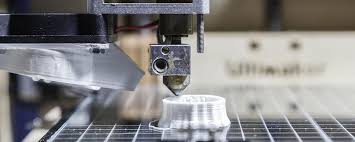

공작기계에서 출발되었지만 수치 제어를 기반으로 컴퓨터로 콘트롤 되는 레이저커팅기,3D프린터등 도 개념으로 본다면 CNC에 포함된다고 보면된다. 일반적으로는 CNC는 CNC 라우터, CNC밀링등 공작기계를 지칭한다.
CAD,CAD란?
컴퓨터 소프트웨어를 이용하여 설계하는것을 CAD라고 본다면 컴퓨터 설계를 바탕으로 제조하게되는 시스템을 CAM이라고한다. 그래서 CAD.CAM은 전반적인 컴퓨기반의 제조 시스템을 일반적으로 통칭하여 사용한다.
그래서 AUTO CAD만 캐드가 아니라 Illustrator, Fusion360등 CAM에서 운영될 수 있는 데이터를 생성할수 있는 모든 소프트웨어를 CAD라고 할 수 있다.
CAM에서 전통적인 제조기술의 방법은 Subtractive방법이다. 나무를 깍아내거나 돌을 깍아내는 것처럼 원재료에서 불필요한 재료를 제거해내는 방법이다. 이와는 달리 재료를 쌓아 올리는 방법을 Additive 방식이라고 한다. 3D프린터가 대표적 Additive방식이고 플라스틱을 녹여서 만드는것 이외에도 용접을 해서 추가하거나 광경화 방식을 사용해 레진을 덧부치기도하고 시멘트와 같은 재료로도 쌓아서 만들어 만들어 내기도 한다.
CNC를 활용한 예들
-Madrid fablab에서 제작한 echo house
https://makezine.com/2010/01/29/fablab-house-mit-cribs/
-Afcanistan fablab에서 제작한 fab-fi
http://highconcept.tistory.com/2243
- Apple macbook pro 제조공정 aluminum cnc
- 타이탄 이글 aluminum cnc
- 메트로 파라솔
-sketch chair
3Axis CNC, 4Axis CNC, 5Axis CNC
5Axis CNC정도 되면 입체적 조형이가능하다.
로봇CNC는 하나 갖고 싶다. 7Axis CNC
chip
재단시 나오는 나무 부스러,적당한 크기
chipload 나무의 강도와 엔드밀의 종류따라 만들어지는 칩의 양
collet: 엔드밀을 고정하는 부품
rpm: 모터의 분당 회전속도 revalution per minute (CNC rpm은 18000이 제일 빠름)

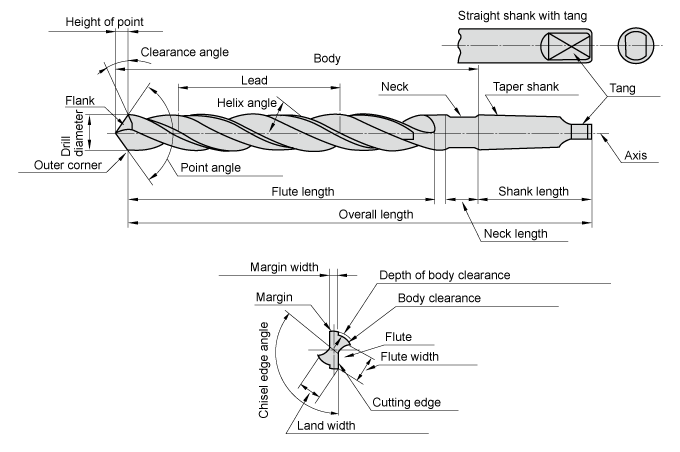

endmill 깍는날이다 드릴은 위아래로 이동이 가능하지만 앤드밀은 옆으로 이동가능하다.
엔드밀 규격읽기
8*10*35*90: cutting diameter*shank diameter*cut length*overall length (4@로 반지름 표시되기도 한다)
8(가공경8mm)*10(두께지름10mm)*35(절삭날길이35mm)*90(전장90mm)
6*27*75*6 :cutting diameter* cut length* overall length *shank diameter
숫자의 정도를 보면 어떤 길이인지 알수 있다.
엔드밀의 종류에 따라 깍기는 차이가 있다.
Ramp: 엔드밀이 목재를 자르기 위해 아래쪽으로 진행 할때 경사의 정도
Stepdown: 엔드밀이 아래로 이동하는 정도
Stepover: 엔드밀이 위로 이동하는 정도
flute:엔드밀의 날개
# of cutting edges = # of flutes.*
Feedrate: 엔드밀이 옆으로 이동하는속도이다.
Feedrate=Chiplaod*Rpm*Number of Flute
이동속도=칩로드*모터의속도*엔드밀날개수
Chiplaod=Feedrate/(Rpm*Number of Flute)
모터의 소리,깍여지는 느낌들은 직관적으로 알수가 있다. 충분히 소리가 좋다면 감각을 믿어볼만하다. 비트의 강도나 나무의 경질의 오차의 범위가 넓다.
“Use your ears too, the tool should sound good when cutting ... trust your gut”
"Don’t get too carried away with the numbers, use your common sense and trust your gut. Every bit is a little different and there is a wide range of
densities in solid wood and different sheet goods"
http://www.onsrud.com/xdoc/FeedSpeeds
Chip Load = per cutting edge.
IPS = Inches Per Second.
IPM = Inches Per Minute.
RPM = Revolutions Per Minute.
# of cutting edges = # of flutes.*
*typically true unless stated otherwise by manufacturer.
Chip Load = Feed Rate (IPM) / (RPM x # of cutting edges)
Feed Rate (IPM) = RPM x # of cutting edges x Chip Load
Speed (RPM) = Feed Rate (IPM) / (# of cutting edges x Chip Load)
IPM = IPS x 60
Depth of cut: A function of cutting edge diameter set by manufacturer
